Suara TV hilang/ Kresek-kresek

• Periksa setiap komponen Elco yg terhubung dengan rangkaian suara.

Jika komponen elco rusak maka ganti komponen yang sama dengan yang baru, jika sudah dan TV sudah normal maka selesai jika belum ada suaranya maka

• .       Periksa tegangan pada IC penguat.

Periksa semua tegangan pada kaki komponen IC penguat, jika tegangan drop kemungkinan IC rusak coba ganti IC yang lama dengan yang baru, jika sudah dan suara sudah normal maka selesai jika belum coba

• .       Periksa output speaker

Priksa apakah jalur sudah terhubung dengan speaker, priksa speaker apakah masih bagus atau sudah rusak, jika speaker rusak ganti dengan speaker dengan yang baru. Apabila semua sudah baik dan suara sudah normal maka selesai jika belum maka

• .       Periksa input Audio

Periksa apakah ada sinyal audio dari IC program jika dilihat dari penelusuran diatas sudah pasti sinyal audio dari IC program tidak ada. Maka langkah selanjutnya adalah

• .       Periksa IC program bagian audio

Periksa semua tegangan pada kaki komponen IC jika tengangan drop maka kemungkinan IC program rusak coba ganti IC tersebut dengan yang baru jika sudah dan suara sudah normal maka selesai jika belum maka

• .       Solder semua kaki – kaki komponen yang sudah renggang kemungkinan ada komponen yg lepas atau renggang.
•


DOWNLOAD BBM VERSI 6.2.0.44

DOWNLOAD BBM VERSI 6.2.0.44 - Baru-baru ini Research In Motion perusahaan yang memproduksi Blackberry sudah merilis Blackberry Messanger versi 7. Walaupun dengan ditambahkan Blackberry voice namun banyak keluhan untuk BBM Versi 7 ini yg mana tdk adanya lagi fitur buat backup manual ke memory card dan lain2.Saya ingin sediakan link download ota maupun offline BBM v.6.2.0.44, silahkan download sesuai dg OS-nya.

Download Online (OTA Download)


• BBM V.6.2.0.44 OS 5   Di Sini
• BBM V.6.2.0.44 OS 6   Di Sini
• BBM V.6.2.0.44 OS 7   Di Sini
• BBM V.6.2.0.56 OS 7.1   Di Sini


Download OFFLINE

• BBM V.6.2.0.44 OS 5   Di Sini
• BBM V.6.2.0.44 OS 6   Di Sini
• BBM V.6.2.0.44 OS 7   Di Sini
• BBM V.6.2.0.56 OS 7.1   Di Sini

Download all in 1(one) offline

• BBM V.6.2.0.44 OS 5, 6, 7 ,7.1 DiSini

USB UTIL2

Kaliini saya akan memosting Software untuk instal Game PS2 Ke Dalam HARDISK dengan USButil .

Metode pengkopian game ps2 ke hardisk dengan USB Util2 akan saya jabarkan lebih lanjut.
silahkan anda download file usbutil v2 dibawah ini dan jalankan di komputer pc anda. sebelumnya anda harus sudah meng conect kan hardisk anda dengan pc anda supaya program usbutil v2 bisa mengenali dan meList hardisk ps2 yagn akan kita instal game dvd tersebut.

Download Disini

 Tutorial cara kopi game ps2 ke hardisk dimulai dari step ini:

1. buka program usbutil v2 dan akan ada menu pop up dengan pilihan [make donation] dan [close] nah anda bisa memilih close dan maju ke step berikutnya.
2. silahkan klik FILE dan pilih menu “create gaem from ISO” (maksudnya adalah anda mengkopi game ps nya dari ISO yang telah anda convert. jika langsung dari dvd bisa memilih “create game form dvd/cd”
3. selanjutnya anda akan dibawa ke rumah makan sebelah eeh salah ke menu baru mengenai lokasi penyimpanan game iso nanti akan disimpan.
4. disini akan ada menu sumber iso dan tujuan iso berada. system file iso nya silahkan pilih auto dan pemberian nama pada list game nantinya.
5. kalau sudah yakin, anda bisa klik CREATE
6. akan ada proses loading yang lama nya tergantung dari media yang anda gunakan dalam metode pengkopian ini. rata rata adalah 5 – 10 menit.
7. samapai tahap ini proses instal game ps2 ke hardisk dengan mengunakan USButil v2.00 sudah berhasil dan anda bisa mengecek dimenu game saat ps2 anda di nyalakan.

SMADAV 9.7



Download Disini

  1) Proteksi tambahan untuk komputer Anda, 100% kompatibel dengan antivirus lainnya!

Sebagian besar antivirus tidak bisa di-install bersama antivirus lainnya, itu karena antivirus tersebut didesain untuk proteksi utama pada komputer Anda. Berbeda dengan Smadav, Smadav adalah tipe antivirus yang di-desain sebagai proteksi tambahan, sehingga 100% kompatibel dan dapat berjalan dengan baik walaupun sudah ada antivirus lain di komputer Anda, dalam hal ini Smadav berfungsi sebagai lapisan pertahanan kedua. Smadav mempunyai caranya sendiri (behavior, heuristic, dan whitelisting) dalam mendeteksi dan membersihkan virus sehingga akan lebih meningkatkan keamanan di komputer tersebut. Karena penggunaan resource Smadav yang sangat kecil, Smadav tidak akan menambah berat kinerja komputer Anda dalam penggunaannya. Jadi, dengan perpaduan proteksi antara Smadav dan antivirus yang sudah ter-install di komputer Anda akan semakin memperkuat pertahanan komputer Anda dari infeksi virus.

2) Best USB Antivirus (Proteksi Total USB Flashdisk)

USB Flashdisk adalah salah satu media penyebaran virus terbesar di Indonesia. Smadav mempunyai teknologi khusus untuk pencegahan total virus yang menyebar via USB Flashdisk. Misi Smadav adalah 100% tidak ada lagi infeksi virus dari flashdisk. Smadav mempunyai cukup banyak signature virus yang menginfeksi flashdisk, dan mempunyai kemampuan khusus untuk mendeteksi virus baru di flashdisk walaupun belum ada di database Smadav. Tidak hanya pencegahan, Smadav juga mampu membersihkan virus yang menginfeksi dan mengembalikan file yang disembunyikan virus di USB Flashdisk tersebut

3) Best for offline use (tidak perlu update terlalu sering)

Smadav sangat baik digunakan untuk komputer yang jarang atau bahkan tidak terkoneksi ke internet. Smadav tidak perlu melakukan update sesering antivirus lainnya yang biasanya melakukan update per minggu bahkan per hari. Smadav biasanya melakukan update hanya sebulan sekali (monthly). Smadav tidak terlalu tergantung pada signature/database virusnya, tapi lebih bergantung kepada teknik deteksi behavior, heuristic, dan whitelisting.

4) Cleaner dan tools untuk membersihkan virus

Smadav juga mampu membersihkan virus yang sudah menginfeksi komputer dan memperbaiki registry yang diubah oleh virus tersebut. Antivirus lainnya biasanya tidak melakukan pembersihan registry sehingga komputer belum kembali normal setelah dibersihkan antivirus tersebut. Banyak tools pendukung yang disertakan di Smadav sebagai senjata untuk melakukan pembersihan virus. Catatan : Tidak semua tipe virus bisa dibersihkan Smadav, Smadav saat ini masih belum mampu membersihkan tipe virus penginfeksi program atau tipe rootkit (misalnya : virus Ramnit, Sality, Alman, Virut, dll.) karena jenis virus ini sudah merusak sebagian besar file program Anda. Fokus kami saat ini adalah pembersihan tuntas untuk tipe virus selain dua tipe tersebut (misalnya : virus WormShortcut, Serviks, MSO, Brontok, dll.)

Download TubeMate v2.26 Android Apk terbaru

Seperti biasa, share koleksi aplikasi android milik saya,,hehe.. Ok, untuk share kali ini saya mau berbagi sebuah aplikasi yang berguna untuk mempermudah sobat men-download video YouTube. Namanya TubeMate 2 For Android.

TubeMate adalah aplikasi khusus downloader video di youtube. Selain untuk men-download, aplikasi ini juga bisa sekalian untuk memutar video di YouTube
.
Buat sobat yang suka sekali men-download video diyoutube, saya sangat menyarankan untuk mencoba aplikasi ini. Karena menurut saya, dari banyaknya aplikasi downloader hanya TubeMate saja yang sangat mudah dan simple untuk digunakan.

TubeMate 2 Android Apk Terbaru ini dapat dijalankan pada Android OS 2.1 keatas.

Beberapa fitur TubeMate:

• Fast download mode (dengan multipel koneksi download)
• Multiple download resolution options (memilih format 3gp sampai HD sekalipun)
• Download dengan background Mode (Tanpa harus melihat proses download hingga selesai)
• Bisa melanjutkan download yang belum selesai
• Convert menjadi MP3
• Playlist video/audio (powered by Meridian Player)

Resolusi yang didukung:

• 1920x1080 (Full-HD)
• 1280x720 (HD): high-end devices
• 640x360: general devices
• 320x240: low-end devices
• 640x360, 854x480(FLV)

Silahkan download : disini

Blackmart Alpha v0.99.2.42 Terbaru

Download Blackmart Alpha Apk - Blackmart Alpha merupakan aplikasi seperti Google Play Store (toko aplikasi milik om google). Blackmart juga banyak aplikasinya kayak play store itu lah.
Kelebihan Blackmart ini adalah semua aplikasi klo diplay store berbayar di blackmart gratis!!!!

Download : disini




Tapi sayangnya aplikasi ini membutuhkan hak akses superuser (khusus ponsel yang sudah dirooting). So, klo ponsel anda belum di root ya gk bisa menjalankan aplikasi ini.

Pengertian Transistor dan Jenisnya

Transistor pertama kali di temukan oleh William Shockley, John Barden, dan W. H Brattain pada tahun 1948. Dan mulai di pakai dalam praktek pada tahun 1958. Ada 2 jenis transistor, yaitu transistor tipe P – N – P dan transistor jenis N – P – N.

Pengertian transistor ialah menurutku ibaratkan seperti kran listrik, pada titik masukan merupakan kolektor, pada titik kran adalah basis sedangkan emitor adalah bagian outputnya.Transistor sendiri dapat digunakan sebagai penguat, sebagai sirkuit pemutus dan penyambung (switching), stabilisasi tegangan, modulasi sinyal atau sebagai fungsi lainnya.

Transistor berasal dari bahasa transfer yang artinya pemindahan dan resistor yang berarti pengambat. Jadi pengertian transistor dapat di kategorikan sebagai emindahan atau peralihan bahan setengah penghantar menjadi penghantar pada suhu tertentu.

Seperti yang dijelaskan diatas pada umumnya, transistor memiliki 3 terminal, yaitu Basis (B), Emitor (E) dan Kolektor (C). Tegangan yang di satu terminalnya misalnya Emitor dapat dipakai untuk mengatur arus dan tegangan yang lebih besar daripada arus input Basis, yaitu pada keluaran tegangan dan arus output Kolektor.

Transistor merupakan komponen yang sangat penting dalam dunia elektronik modern. Dalam rangkaian analog, transistor digunakan dalam amplifier (penguat). Rangkaian analog melingkupi pengeras suara, sumber listrik stabil (stabilisator) dan penguat sinyal radio. Dalam rangkaian-rangkaian digital, transistor digunakan sebagai saklar berkecepatan tinggi. Beberapa transistor juga dapat dirangkai sedemikian rupa sehingga berfungsi sebagai logic gate, memori dan fungsi rangkaian-rangkaian lainnya.

Cara Kerja Transistor :

Dari banyak tipe-tipe transistor modern, pada awalnya ada dua tipe dasar transistor, bipolar junction transistor (BJT atau transistor bipolar) dan field-effect transistor (FET), yang masing-masing bekerja secara berbeda.

Transistor bipolar dinamakan demikian karena kanal konduksi utamanya menggunakan dua polaritas pembawa muatan: elektron dan lubang, untuk membawa arus listrik. Dalam BJT, arus listrik utama harus melewati satu daerah/lapisan pembatas dinamakan depletion zone, dan ketebalan lapisan ini dapat diatur dengan kecepatan tinggi dengan tujuan untuk mengatur aliran arus utama tersebut.

FET (juga dinamakan transistor unipolar) hanya menggunakan satu jenis pembawa muatan (elektron atau hole, tergantung dari tipe FET). Dalam FET, arus listrik utama mengalir dalam satu kanal konduksi sempit dengan depletion zone di kedua sisinya (dibandingkan dengan transistor bipolar dimana daerah Basis memotong arah arus listrik utama). Dan ketebalan dari daerah perbatasan ini dapat diubah dengan perubahan tegangan yang diberikan, untuk mengubah ketebalan kanal konduksi tersebut. Lihat artikel untuk masing-masing tipe untuk penjelasan yang lebih lanjut

Secara umum, transistor dapat dibeda-bedakan berdasarkan banyak kategori:

•     Materi semikonduktor: Germanium, Silikon, Gallium Arsenide
•     Kemasan fisik: Through Hole Metal, Through Hole Plastic, Surface Mount, IC, dan lain-lain
•     Tipe: UJT, BJT, JFET, IGFET (MOSFET), IGBT, HBT, MISFET, VMOSFET, MESFET,
•     Polaritas: NPN atau N-channel, PNP atau P-channel
•     Maximum kapasitas daya: Low Power, Medium Power, High Power
•     Maximum frekuensi kerja: Low, Medium, atau High Frequency, RF transistor, Microwave
•     Aplikasi: Amplifier, Saklar, General Purpose, Audio, Tegangan Tinggi, dan lain-lain

sumber : http://electro-bee.blogspot.com

Pengertian Dioda dan Jenis - jenis Dioda

Dioda merupakan salah satu komponen aktif yang banyak kegunaannya dalam peranti alat elektronika. Dioda sendiri berasal dari kata 2 suku kata romawi yang berarti DI = dua dan ODA = elektroda atau dua elektroda, dimana elektroda-elektrodanya tersebut adalah ANODA yang merupakan bahan yang terbuat dari semi konduktor bertipe Positip dan KATHODA yang merupakan bahan yang terbuat dari semi konduktor bertipe Negatip. Dioda ditemukan pada tahun 1919 oleh William Henry Eccles. Dioda dapat mengalirkan arus listrik dari kaki Anoda menuju kaki Kathoda (Forward Bias) akan tetapi sebaliknya dioda menghambat arus listrik dari kaki Kathoda menuju kaki Anodha (Reverse Bias).

Ada berbagai jenis dioda yang dibuat sesuai dengan fungsinya tanpa meninggalkan karakteristik serta spesifikasinya, seperti dioda penyearah (rectifier), dioda Emisi Cahaya (LED), dioda Zenner, dioda photo (Photo-Dioda) dan Dioda Varactor.

1. DIODA PENYEARAH (RECTIFIER)

Dioda penyearah adalah jenis dioda yang berfungsi sebagai penyearah tegangan / arus dari arus bolak-balik (ac) ke arus searah (dc ripple). Selain digunakan sebagai penyearah dioda ini juga digunakan sebagai proteksi polaritas pada driver relay. Dioda penyearah biasanya terdapat kode misal : 1N4001 yang berarti dioda tersebut memiliki karakteristik dapat dilalui arus maksimalnya 1 A dan tegangan maksimal sekitar 50V lebih jelasnya anda dapat melihat datasheet dari tiap-tiap kode dioda tersebut. Secara umum dioda ini disimbolnya.

*Penting* Kaki-kaki dioda yaitu kaki katoda ditandai dengan garis pada ujungnya

2. DIODA ZENER

Dioda Zener merupakan dioda junction P dan N yang terbuat dari bahan dasar silikon. Dioda ini dikenal juga sebagai Voltage Regulation Diode yang bekerja pada daerah reverse (kuadran III). Potensial dioda zener berkisar mulai 2,4 sampai 200 volt dengan disipasi daya dari ¼ hingga 50 watt. Dioda Zener biasanya terdapat kode misal DZ 5V1 yang berarti dioda tersebut dapat menghantarkan tegangan listrik maksimal 5,1 V dimana jika dioda tersebut mendapatkan tegangan diatas 5,1 V maka dioda tersebut membatasi tegangan yang keluar sebesar 5,1 V akan tetapi jika kurang dari tegangan 5,1 V maka tegangan tersebut tetap diloloskan.

*Penting* Dioda zener memiliki batasan tegangan yang dapat ditahan, sebaiknya lihat datasheet terlebih dahulu.

3. DIODA EMISI CAHAYA ( LIGHT EMITTING DIODE )

Dioda emisi cahaya atau dikenal dengan singkatan LED merupakan Solid State Lamp yang merupakan piranti elektronik gabungan antara elektronik dengan optik, sehingga dikategorikan pada keluarga “Optoelectronic”. Sedangkan elektroda-elektrodanya sama seperti dioda lainnya, yaitu anoda (+) dan Katoda (-). Dipasaran LED dikategorikan berdasarkan warna, diameter dan arah bias cahaya yang dipancarkan.

Ada tiga kategori umum penggunaan LED, yaitu :

- Sebagai lampu indikator

- Untuk transmisi sinyal cahaya yang dimodulasikan dalam suatu jarak tertentu

- Sebagai penggandeng rangkaian elektronik yang terisolir secara total. Simbol, bangun fisiknya dan konstruksinya diperlihatkan pada gambar berikut.

Bahan dasar yang digunakan dalam pembuatan LED adalah bahan Galium Arsenida (GaAs) atau Galium Arsenida Phospida (GaAsP) atau juga Galium Phospida (GaP), bahan-bahan ini memancarkan cahaya dengan warna yang berbeda-beda. Bahan GaAs memancarkan cahaya infra-merah, Bahan GaAsP memancarkan cahaya merah atau kuning, sedangkan bahan GaP memancarkan cahaya merah atau hijau.

Seperti halnya piranti elektronik lainnya , LED mempunyai nilai besaran terbatas dimana tegangan majunya dibedakan atas jenis warna.

TABEL WARNA LED DAN TEGANGANNYA

Warna	Tegangan Maju
Merah	1.8 volt
Orange	2.0 volt
Kuning	2.1 volt
Hijau	2.2 volt

Sedangkan besar arus maju suatu LED standard adalah sekitar 20 mA. Karena dapat mengeluarkan cahaya, maka pengujian LED ini mudah, cukup dengan menggabungkan dengan sumber tegangan dc kecil saja atau dengan ohmmeter dengan polaritas yang sesuai dengan elektrodanya.

4. DIODA CAHAYA ( PHOTO-DIODE)

Secara umum dioda-cahaya ini mirip dengan PN-Junction, perbedaannya terletak pada persambungan yang diberi celah agar cahaya dapat masuk padanya.

Dioda cahaya ini bekerja pada daerah reverse, jadi hanya arus bocor saja yang melewatinya. Dalam keadaan gelap, arus yang mengalir sekitar 10 A untuk dioda cahaya dengan bahan dasar germanium dan 1A untuk bahan silikon. Kuat cahaya dan temperature keliling dapat menaikkan arus bocor tersebut karena dapat mengubah nilai resistansinya dimana semakin kuat cahaya yang menyinari semakin kecil nilai resistansi dioda cahaya tersebut.

Penggunaan dioda cahaya diantaranya adalah sebagai sensor dalam pembacaan pita data berlubang (Punch Tape), dimana pita berlubang tersebut terletak diantara sumber cahaya dan dioda cahaya. Jika setiap lubang pita itu melewati antara tadi, maka cahaya yang memasuki lubang tersebut akan diterima oleh dioda cahaya dan diubah dalam bentuk signal listrik. Sedangkan penggunaan lainnya adalah dalam alat pengukur kuat cahaya (Lux-Meter), dimana dalam keadaan gelap resistansi dioda cahaya ini tinggi sedangkan jika disinari cahaya akan berubah rendah. Selain itu banyak juga dioda cahaya ini digunakan sebagai sensor sistem pengaman (security) misal dalam penggunaan alarm.

5. DIODA VARACTOR

Dioda Varactor disebut juga sebagai dioda kapasitas yang sifatnya mempunyai kapasitas yang berubah-ubah jika diberikan tegangan. Dioda ini bekerja didaerah reverse mirip dioda Zener. Bahan dasar pembuatan dioda varactor ini adalah silikon dimana dioda ini sifat kapasitansinya tergantung pada tegangan yang diberikan padanya. Jika tegangan tegangannya semakin naik, kapasitasnya akan turun. Dioda varikap banyak digunakan pada pesawat penerima radio dan televisi di bagian pengaturan suara (Audio).

6. MENGUJI DIODA SECARA SEDERHANA

Dioda ini dapat diuji kondisinya secara sederhana dan ada beberapa cara pengujiannya, yaitu :

1. Pengujian dengan Multitester (Ohmeter)

2. Pengujian dengan Continous Tester

3. Pengujian dengan batere + lampu pijar

4. Pengujian dengan batere + loudspeaker

7. MENGUJI DIODA DENGAN MENGUNAKAN OHM METER

Untuk itu diperlukan sebuah multitester atau sebuah ohmmeter analog/ digital. Multitester atau Avometer Analog mempunyai fasilitas pengukur hambatan (ohmmeter) dimana jenis ohmmeter yang digunakan biasanya ohmmeter-seri, dimana secara konstruksi polaritas batere yang terpasang dalam meter berlawanan polaritas dengan terminal ukurnya. Atau dengan perkataan lain, terminal positip meter adalah mempunyai polaritas negatip batere, sebaliknya terminal negatip meter mempunyai polaritas positip batere.

Dengan demikian guna menguji sebuah dioda dengan menggunakan Avometer prinsipnya adalah sebagai berikut :

1. Anda posisikan Avometer pada posisi ohm dengan skala rendah

2. Tentukan terlebih dahulu elektroda anoda dan katoda dari dioda tersebut

3. Hubungkan terminal + (positip) meter dengan Anoda dari dioda yang akan ditest sedangkan terminal – (negatip) meter dengan Katoda dioda. (hubungan ini adalah reverse)

4. Dalam posisi semacam ini, jika dioda masih baik, maka jarum meter tidak akan bergerak. Namun jika dalam posisi ini jarum bergerak, maka dapat dikatakan dioda terhubung singkat (rusak).

5. Ulangi langkah 2 diatas dengan polaritas sebaliknya, dimana Anoda dihubungkan dengan negatip meter dan Katoda dengan positip meter. (hubungan ini adalah forward).

6. Dalam posisi semacam ini, jika dioda masih baik, maka jarum meter akan bergerak. Namun jika dalam posisi ini jarum meter tidak bergerak, maka dapat dikatakan dioda putus (rusak).



sumber : http://electro-bee.blogspot.com

Pengertian Transformator dan Jenisnya

Transformator (trafo) adalah alat yang digunakan untuk menaikkan atau menurunkan tegangan bolak-balik (AC). Transformator terdiri dari 3 komponen pokok yaitu: kumparan pertama (primer) yang bertindak sebagai input, kumparan kedua (skunder) yang bertindak sebagai output, dan inti besi yang berfungsi untuk memperkuat medan magnet yang dihasilkan.

Transformator

Prinsip Kerja Transformator

Prinsip kerja dari sebuah transformator adalah sebagai berikut. Ketika Kumparan primer dihubungkan dengan sumber tegangan bolak-balik, perubahan arus listrik pada kumparan primer menimbulkan medan magnet yang berubah. Medan magnet yang berubah diperkuat oleh adanya inti besi dan dihantarkan inti besi ke kumparan sekunder, sehingga pada ujung-ujung kumparan sekunder akan timbul ggl induksi. Efek ini dinamakan induktansi timbal-balik (mutual inductance).

Cara Kerja Transformator

Berdasarkan perbandingan antara jumlah lilitan primer dan jumlah lilitan skunder transformator ada dua jenis yaitu:

Transformator step up yaitu transformator yang mengubah tegangan bolak-balik rendah menjadi tinggi, transformator ini mempunyai jumlah lilitan kumparan sekunder lebih banyak daripada jumlah lilitan primer (Ns > Np).

Transformator step down yaitu transformator yang mengubah tegangan bolak-balik tinggi menjadi rendah, transformator ini mempunyai jumlah lilitan kumparan primer lebih banyak daripada jumlah lilitan sekunder (Np > Ns).

Pada transformator (trafo) besarnya tegangan yang dikeluarkan oleh kumparan sekunder adalah:

Sebanding dengan banyaknya lilitan sekunder (Vs ~ Ns).

Sebanding dengan besarnya tegangan primer ( VS ~ VP).

Berbanding terbalik dengan banyaknya lilitan primer.



sumber : http://electro-bee.blogspot.com

Pengertian Kapasitor dan Jenis Kapasitor

Kapasitor dapat di ibaratkan seperti bak menampungan air, dimana besarnya tangki air merupakan kapasitasnya sedangkan tinggi tabungnya merupakan teganganya. Kapasitor merupakan salah satu komponen elektronika yang termasuk kategori komponen pasif. Fungsi kapasitor amat di butuhkan didalam satu komponen elektronika atau rangkaian elektronik. kapasitor ialah komponen elektronika yang berperan untuk menyimpan muatan listrik, tak hanya itu kapasitor juga bisa digunakan sebagai penyaring frekuensi. kapasitas untuk menaruh kekuatan kapasitor didalam muatan listrik disebut farad ( f ) namun simbol dari kapasitor adalah c ( kapasitor ).

Kapasitor

Ilustrasi Tangki Air Sebagai Kapasitor

Satu komponen Kapasitor biasanya terbuat dari dua buah lempengan logam yang saling sejajar satu sama lain dan di antara kedua logam tersebut ada bahan isolator yang kerap disebut dielektrik. Dielektrik adalah bahan yang bisa mempengaruhi nilai dari kapasitansi fungsi kapasitor. adapun bahan dielektrik yang sangat banyak di pakai adalah keramik, udara, kertas, metal film, gelas, vakum dan lain sebagainya.

Simbol Kapasitor dan Struktur Kapasitor

Kapasitor kerap disebut sebagai kondensator. kapasitor mempunyai beraneka macam bentuk dan ukuran, tergantung dari kapasitas kapasitor, tegangan kerja, dan lain sebagainya. fungsi kapasitor  terbagi atas 2 kelompok yaitu kapasitor yang mempunyai kapasitas yang tetap dan kapasitor yang mempunyai kapasitas yang bisa diubah-ubah atau dengan kata lain kapasitor variabel.

Macam-macam Kapasitor

Sifat dasar didalam suatu kapasitor adalah bisa menyimpan muatan listrik, serta juga mempunyai sifat yang tidak bisa dilalui arus dc ( direct current ) dan bisa dilalui arus ac ( alternating current ) serta juga bisa berfungsi sebagai impedansi ( resistansi yang nilainya tergantung dari frekuensi yang didapatkan ).

Fungsi kapasitor didalam satu rangkaian elektronika adalah sebagai kopling, penggeser fasa, filter pada satu rangkaian power supply, pembangkit frekuensi pada suatu rangkaian oscilator serta juga dipakai untuk menghindari percikan bunga api pada suatu saklar.

Cara kerja kapasitor didalam suatu rangkaian adalah mengalirkan elektron menuju kapasitor. pada waktu kapasitor telah di penuhi dengan elektron, tegangan akan alami perubahan. kemuadian, elektron akan keluar dari suatu kapasitor dan mengalir menuju rangkaian yang membutuhkannya. dengan demikian, kapasitor akan membangkitkan reaktif suatu rangkaian.

Tetapi tidak bisa pungkiri, walau satu komponen kapasitor mempunyai bentuk dan ukuran yang berlainan, namun fungsi kapasitor terus amat di butuhkan didalam satu komponen elektronika atau  rangkaian elektronika.



Sumber : http://electro-bee.blogspot.com

Pengertian Resistor dan Jenis - Jenis Resistor

Sumber : http://electro-bee.blogspot.com

Resisitor merupakan salah satu komponen elektronika yang bersifat pasif dimana komponen ini tidak membutuhan arus listrik untuk berkerja. Resisitor memiliki sifat menghambat arus listrik dan resistor sendiri memiliki nilai besaran hambatan yaitu ohm dan dituliskan dengan simbol Ω.

Resistor banyak sekali kegunaanya dalam rangkaian elektronika, misalnya :

• Sebagai penghambat arus listrik
• Sebagai pembagi tegangan
• Sebagai pengaman arus berlebih
• Sebagai pembagi arus
• dan lain sebagainya.

Berdasarkan nilai hambatannya resistor dapat dibagi menjadi 3 jenis :

1.Fixed Resistor         : merupakan resistor yang memiliki nilai hambatan tetap.
2.Varibel Resistor      : merupakan resistor yang memiliki nilai hambatan yang dapat berubah-ubah.
3. Resistor Non Linier : merupakan resistor yang memiliki nilai hambatan yang tidak liner hal ini dikarenakan nilai resistor tersebut dipengarui oleh keadaan suhu, cahaya dan sebagainya.

Berikut ini penjelasan yang lebih mendetail tentang ketiga resistor diatas :

1.Fixed Resistor

Fixed resistor merupakan yang nilai hambatanya bernilai tetap, dimana nilai-nilai ketetapan resistor fixed ini di atur oleh EIA ( Electronic Industries Association ).

Berikut ini simbol dari resistor tetap:

Berikut ini nilai standartrisasi yang berada di pasaran:

Untuk mengetahui besaran hambatanya kita dapat melihat nilainya berdasarkan nilai cincinya (bisanya resistor karbon yang memiliki cincin sedangkan bentuk SMD (Surface Mouth Device) berbeda).

Berikut ini tabel nilai cincin resistor :

Berikut ini cara membaca nilai resistor SMD :

Berikut bentuk-bentuk resitor fixed :

2. Variabel Resistor

Merupakan resistor yang nilai hambatanya dapat diubah-ubah. Bentuk atau jenis dari resistor variable ini juga sangat banyak misanya potensiometer dan trimpot. Biasanya tujuan dari pengunaan variabel resistor ini sebagai pembagi tegangan yang dapat kita atur misalnya, pengaturan volume amplifier analog dan sebagainya.

Potensiometer merupakan variabel resistor yang memiliki poros untuk melakukan pengaturan nilai resistansinya sedangkan trimpot tidak memiliki poros sehingga untuk melakukan perubahan kita mengunakan obeng.

Berikut ini gambar potensiometer dan trimpot:

Simbol dan pembacaan kaki potensiometer :

 3. Resistor Non Liner

Merupakan resistor yang nilai resistansi bergantung pada keadaan sekitarnya, misalnya LDR ( Light Dependent Resistor ), PTC ( Positive Temperatur Coeficient ), NTC ( Negative Temperature Coeficient ), dan lain sebagainya.

>> LDR ( Light Dependent Resistor )

Merupakan resistor yang nilai resistansi di pengaruhi besaran cahaya yang berada disekitarnya. LDR banyak sekali kegunaanya semisal digunakan lampu taman otomatis, robot line tracer dan lain-lain.

>> PTC ( Positive Temperature Coefisient )

PTC biasanya digunakan untuk sensor temperature. PTC berfungsi sebagai tahanan atau resistansi (resistor) dimana nilai/ besar tahanannya berubah sesuai perubahan suhu. Disebut positif, karena nilai tahanannya akan naik jika temperatur naik, dan turun jika temperatur turun.

Prinsip Kerja PTC :

• The PTC-elemen pemanas sensitif mengatur kekuatan sesuai dengan temperatur yang diperlukan. Para input daya tergantung pada output yang diminta panas.

• Karena Perlawanan khusus suhu-karakteristik, ada suhu ada tambahan peraturan atau perangkat keselamatan diperlukan sementara mencapai tinggi tingkat daya panas ketika menggunakan area resistansi rendah

>> NTC ( Negative Temperature Coefisient )

NTC memiliki karakteristik kebalikan PTC, tahanan NTC akan turun jika temperature naik dan sebaliknya.Bagaimana NTC/PTC bisa berfungsi sebagai sensor? Dari nilai tahanannya. Biasanya aplikasinya dengan mengidentifikasikan arus yang mengalir melalui PTC. Jika PTC diberi tegangan, maka akan mengalir arus. Jadi, besarnya arus ini akan berubah2 sesuai perubahan tahanan PTC. Arus ini kemudian diukur sebagai identifikasi perubahan temperatur. Satuan dari PTC dan NTC sendiri  adalah Kelvin (K).

Prinsip Kerja NTC

• Resistansi NTC thermis - diterima oleh seluruh partisipan berkurang secara proporsional dengan peningkatan suhu.

• Resistansi-temperatur thermistorhubungan dapat diperkirakan oleh,

karakteristik

Berikut ini bentuk dari NTC :

Tentang TV

Semoga informasi ini berguna bagi anda, saya mengumpulkan link ini karena tukang service di tempat saya yang membandrol service TV dengan sangat tidak wajar/ mahal

dan mohon maaf dengan sebesar-besarnya bagi pembuat sumber blog kalau saya Copas informasi anda tanks.

1. TV CRT Suara ada gambar tidak ada
2. TV CRT gambar gelap atau redup
3. Kerusakan yang sering terjadi pada TV
4. MENU service TV CHINA
5. MENU service TV

informasi tentang service TV akan saya posting sebanyak mungkin buat kalian

Rangkaian Efek Gitar

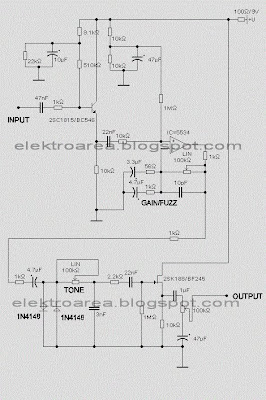

1. Skema Rangkaian Efek Gitar Distorsi

Bagi Anda yang sudah sering bermain gitar elektrik alias gitar listrik, pasti sudah tidak asing dengan yang namanya efek gitar (guitar effect). Efek gitar adalah suatu perangkat elektronik yang fungsinya untuk mengubah suara gitar itu sendiri sehingga berbeda dari suara aslinya. Biasanya untuk menjernihkan suara aslinya atau membuat aneka suara distorsi/berisik seperti pada musik Rock.

Jadi efek gitar berfungsi untuk mengubah suara asli gitar yang hanya jreng-jreng-jreng menjadi beraneka macam sesuai dengan selera kita. Distorsi adalah jenis efek yang biasanya memiliki suara berisik yang suaranya berbasis pada suara amplifier tabung overdrive, oke di bawah ini kami sajikan gambar skema Rangkaian Efek gitar. Rangkaian ini bisa Anda kemas dalam sebuah kotak atau box.

Daftar komponen :
P1 = 10K  Potensiometer Log
R1 = 1M  1/4W Resistor
R2 = 3K3 1/4W Resistor
R3 = 2K2 1/4W Resistor
R4 = 5K  1/2W Trimmer Cermet
R5 = 100K  1/4W Resistor
C1 = 100nF  63V Kapasitor Polyester
C2 = 100pF  63V Kapasitor Keramik
C3 = 22µF  25V Kapasitor Elektrolit
C4 = 100nF  63V Kapasitor Polyester
C5 = 22µF  25V Kapasitor Elektrolit
Q1 = 2N3819
Q2 = 2N3819
Q3 = 2N3819
J1 = Soket Jack Mono 6.3 mm
J2 =  Soket Jack Mono 6.3 mm
SW1 =  Saklar DPDT , saklar geser atau saklar pedal
SW2 =  Saklar SPST atau saklar geser
B1 = 9 Volt

Rangkaian Efek ini dirancang untuk mendapatkan katup seperti suara distorsi dari gitar listrik atau alat musik lainnya. Untuk mendapatkan gain yang sangat tinggi, maka rangkaian menggunakan tiga penguat FET. Oleh karena itu, distorsi suara yang diperoleh dari alat/rangkaian tersebut memiliki nada aneh, sangat disukai oleh sebagian besar gitaris terkemuka.

2.Rangkaian Effect Gitar IC PT2399

     Rangkaian ini dapat digunakan pada gitar listrik untuk memberikan effect suara pada saat memainkan gitar listrik tersebut. Rangkaian Effect Gitar IC PT2399 ini dibangun menggunakan komponen utama IC PT2399. IC PT2399 merupakan IC yang didesain khusus sebagai pembangkit effect gema (echo) digital dengan prosesor suatu microcontroller didalam chip IC PT2399 tersebut. Dengan IC PT2399 sebagai komponen utama untuk membangun “Rangkaian Effect Gitar IC PT2399″ diharapkan akan diperoleh kualitas suara digital pada effect gitar listrik tersebut. Untuk membuat atau merakit sendiri Rangkaian Effect Gitar IC PT2399 ini dapat dilihat skema rangkaian effect gitar dan komponen yang digunakan untuk membangun effect gitar tersebut seperti pada gambar berikut.

Gambar Rangkaian Effect Gitar IC PT2399

Pada gambar Rangkaian Effect Gitar IC PT2399 diatas pada bagian input dan output ditambahkan penguat tegangan menggunakan penguat operasional (Op-Amp) IC RC4558. Rangkaian Effect Gitar IC PT2399 ini dapat mengatur panjang pengulangan dan banyaknya pengulangan nada gitar yang diberikan. Untuk membuat sendiri Rangkaian Effect Gitar IC PT2399 ini dapat digunakan desain PCB untuk merakit Rangkaian Effect Gitar IC PT2399 tersebut. Gambar layout PCB tersebut dapat dilihat pada gambar berikut.

 PCB Rangkaian Effect Gitar IC PT2399

Untuk mengoperasikan Rangkaian Effect Gitar IC PT2399 ini diperlukan sumber tegangan DC +9 volt yang dapat diberikan dari batere 9 volt atau power supply 9 volt DC

3.RANGKAIAN EFEK GITAR SEDERHANA

4.Membuat Efek Gitar Sendiri (guitar effect)

Rangkaian efek dasarnya seperti ini.

Aku dapet rangkaian ini dari http://users.sa.chariot.net.au/~gmarts/ampovdrv.htm tapi aku rubah beberapa bagian, capasitor input 0.001uF aku rubah dengan 0.003uF,biar noisenya ga terlalu besar sama capasitor disebelah rangkaian aray dioda aku ganti dengan kapasitor 0.047uF, biar sustain nya tambah panjang.

Belakangan baru aku tau klo rangkaian dari GMArts ternyata emang sudah dikenal banyak orang, dan memang sudah terbukti hasilnya memuaskan.

Untuk kemudian, aku rencananya mo bikin tone controlnya , pengennya sih 3 channel aja, bass, mid, ma treble aja cukup, biar bisa mirip metal zone. Tar di seri ma efek yang sebelumnya.

Rangkaian ini dah lumayan koq suaranya, low noise, dan distortionnya dah cocok buat heavy metal sama hip metal, buat solo juga keren. Seneng lah pokoknya.

Ni snap shot dari karyaku, maaf klo ga solderannya kriting, dan amburadul, maklum, amatiran.

5.Rangkaian Gitar Reverb Efek

Ini adalah sirkuit dari sirkuit gitar reverb, sangat cocok untuk digunakan sebagai front-end untuk penguat gitar. Sirkuit ini memiliki indikator kliping di preamp dan tahapan pemulihan reverb, yang memungkinkan untuk pengaturan gain yang optimal.
spesifikasi

Skema rangkain gitar reverb efek

Tahap masukan gitar adalah kelas A penguat dengan bias disesuaikan. Sebuah 2N3906 PNP tranistor digunakan untuk desain kebisingan rendah pada tahap ini. Output dari tahap preamp dikirim ke tiga tempat: mixer keluaran amp, amp sopir reverb, dan detektor kliping masukan.Amp driver reverb terdiri dari rangkaian fase push-pull pembalik dibuat dari bagian ganda dari sebuah audio berkualitas tinggi 5532 op-amp. Ini memberikan ayunan tegangan perkiraan tegangan dua kali pasokan ke transformator impedansi reverb yang cocok, memungkinkantransfer daya yang lebih tinggi. Resistor 100 ohm sangat penting untuk mengasuransikan sinyal hard bersih, tanpa itu, op-amp dapat menjenuhkan saat berkendara transformator, menghasilkan distorsi yang tidak diinginkan.Transformator sesuai dengan impedansi dari amplifer sopir untuk kumparan sopir reverb dan memungkinkan sinyal fasa-ganda mengemudi untuk menyalakan sebuah kumparan reverb dengan satu sisi membumi. Transformator adalah standar "70 volt" transformator garis audio yang sering ditemukan pada sistem PA. Salah satu pembaca dilaporkan memiliki hasil yang baik menggunakan 42TU013 Mouser (1K sampai 8 ohm) transformator. Jika Anda dapat menemukan tangki reverb dengan sopir kumparan impedansi tinggi, transformator dapat dihilangkan, kumparan driver akan memerlukan isolasi dari tanah.Output dari tangki reverb dikirim ke amp pemulihan reverb, juga kelas 2N3906 Sebuah panggung kebisingan yang rendah.Penguat mixer adalah transistor 2N3904 bias untuk kelas operasi A. Ini mencampur sinyal kering dari preamplifer input dengan sinyal basah dari amp pemulihan reverb melalui dua resistor 10K. Level sinyal basah disesuaikan dengan Potensiometer 10K.Tahap detektor kliping menerima masukan dari preamp gitar dan amp pemulihan reverb, mereka bertindak dengan cara yang identik. The 1458 op-amp adalah kabel sebagai komparator dengan ambang yang dekat sisi tinggi dari ayunan tegangan yang diijinkan pada tahap 2N3906 terkait preamp. Jika output transistor melebihi tegangan ini, output 1458 menyala, menyebabkan 4011 satu-shot pulsa sirkuit tandu untuk menembak. Rangkaian satu-shot mengaktifkan LED, dan tetap menyala cukup lama yang bahkan kliping kecil pada penguat menyebabkan terlihat berkedip.Filter power supply melibatkan RC filter antara input daya DC dan bus VF1. VF1 drive driverreverb, amp output, dan rangkaian kliping. VF2 dan VF3 selanjutnya disaring dengan filter RC mereka sendiri, mereka menyediakan DC terisolasi untuk menyalakan preamp input dan tahap pemulihan reverb penguat.

6. Rangkaian efek gitar

7.Rangkaian efek gitar

8.Rangkaian efek gitar

9.Rangkaian efek gitar

10.Rangkaian efek gitar

11.Rangkaian efek gitar

12.Rangkaian efek gitar
